Изготовление горизонтальных проточных воздухосборников

Горизонтальные проточные воздухосборники для систем отопления и теплоснабжения

Проточные воздухосборники применяются в системах отопления и теплоснабжения зданий и сооружений, вентиляционных установок и др.

Проточные воздухосборники предназначены для отделения воздуха (воздушных пузырьков)  из теплоносителя (горячей воды). Таким образом предотвращается возможность образования «воздушных пробок» в трубопроводах подачи теплоносителя, что повышает эффективность и надежность работы систем теплоснабжения в целом.

Проточные воздухосборники бывают горизонтального и вертикального типа.

Горизонтальные проточные воздухосборники

  Горизонтальный проточный воздухосборник представляет собой сосуд цилиндрический формы с приваренными по торцам плоскими или эллиптическими днищами. Теплоноситель через штуцер подвода поступает в объем проточного воздухосборника, где происходит отделение пузырьков воздуха. Удаление воздуха производится через штуцер, расположенный в верхней части второго (по ходу теплоносителя)  днища. Далее теплоноситель отводится из проточного воздухосборника через соответствующий штуцер в нижней части днища.

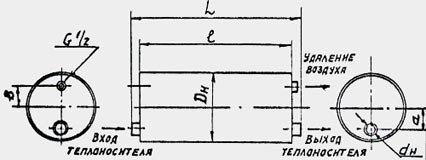

Горизонтальные проточные воздухосборники с плоскими днищами А1И 019.000 – A1И 020.000



Горизонтальные проточные воздухосборники с плоскими днищами



Технические характеристики горизонтальных проточных воздухосборников А1И 019.000 – A1И 020.000 с плоскими донышками.

Обозначение проточного горизонтального воздухосборника	Условный диаметр трубопровода подвода теплоносителя, мм	Предельный расход теплоносителя через проточный воздухосборник, т/ч	Макси-мальное рабочее давление в системе, МПа, (кгс/см2)	Размеры, мм						Масса, кг
				Dн	L	E	dн	a	b
А1И 019.000	15; 20     25; 32	3,3	0,6 (6)	159	396	358	25,8	45	45	6,6
А1И 019.000-01	25; 32     40; 50	6,3	0,6 (6)	219	550	492	42,3	66	70	17,2
А1И 019.000-02	40; 50     65; 80	10,0	0,6 (6)	273	674	596	60	84	95	27,7
А1И 019.000-03	65; 80 100	13,8	0,6 (6)	325	810	682	89	92	110	49,6
А1И 020.000	15; 20     25; 32	3,3	1,2 (12)	159	400	362	26,8	45	45	7,3
А1И 020.000-01	25; 32     40; 50	6,3	1,2 (12)	219	558	500	42,3	66	70	20,6
А1И 020.000-02	40; 50     65; 80	10,0	1,2 (12)	273	686	608	60	84	95	34,8
А1И 020.000-03	65; 80    100	13,8	1,2 (12)	325	824	696	89	92	110	56,6

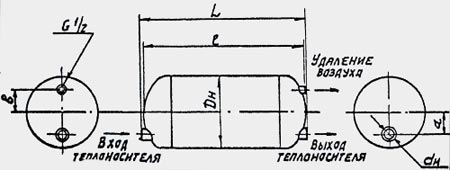

Горизонтальные проточные воздухосборники А1И 017.000, А1И 017.000-01, А1И 017.000-02, А1И 017.000-03 с эллиптическими донышками.

 Горизонтальные проточные воздухосборники с эллиптическими донышками



Технические характеристики проточных горизонтальных воздухосборников А1И 017.000, А1И 017.000-01, А1И 017.000-02, А1И 017.000-03 с эллиптическими донышками.



Обозначение проточного горизонтального воздухосборника	Условный   диаметр трубопровода    подвода теплоносителя, мм	Предельный расход теплоносителя через проточный воздухосборник, т/ч	Макси-мальное рабочее давление в системе, МПа, (кгс/см2)	Размеры, мм						Масса, кг
				Dн	L	E	dн	a	b
А1И 017.000	15; 20   25; 32	3,3	1,2 (12)	159	446	402	26,8	50	54	5,9
А1И 017.000-01	25; 32   40; 50	6,3	1,2 (12)	219	602	558	42,3	73	84	15,0
А1И 017.000-02	40; 50   65; 80	10,0	1,2 (12)	273	714	670	60	90	110	22,7
А1И 017.000-03	65; 80; 100	13,8	1,2 (12)	325	832	788	89	100	125	36,7
